Funzionamento

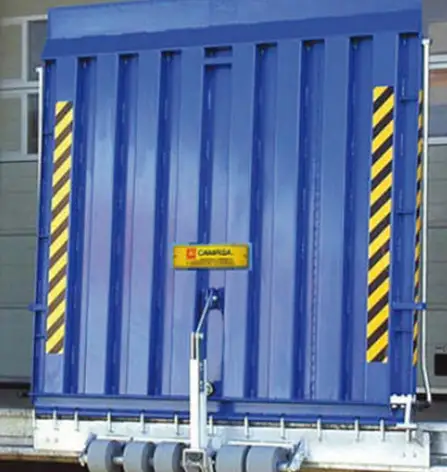

Pedane in acciaio ancorate a filo banchina di tipo fisso o scorrevole lateralmente su rotaia. Il sollevamento è assistito da bilanciamento a molle a coclea, eseguito per mezzo di una o due aste laterali di recupero pedana.
La posizione di riposo in verticale è assicurata da un sistema di blocco di sicurezza. Il modello scorrevole può traslare lateralmente in posizione verticale, tirando la pedana verso l’interno e spostandola manualmente.
La portata si è concentrata su un asse del carrello elevatore.
Configurazione di Serie
STRUTTURA
Pedane realizzate in acciaio saldato con opportuni longheroni sottostanti alla lamiera bugnata antiscivolo superiore.
FINITURA
Standard verniciatura RAL 5010.
CONTRO-BILANCIAMENTO
Tramite molle a coclea in grado di assistere la manovra in ogni posizione.
BLOCCO DI SICUREZZA
Le rampe sono provviste di blocco meccanico di sicurezza in posizione verticale di riposo.
DISPOSITIVO DI MANOVRA
La manovra si effettua con una o due barre che in posizione di riposo rimangono a lato della rampa: sforzo ergonomico entro i limiti dei 30 kg.
BECCO
I modelli con larghezza superiore a 1750 mm, come da norma EN 1398, devono avere il becco a segmenti qualora servano a raccordare veicoli il cui pianale sia inclinato lateralmente.
